Plateforme de brasage sous vide

Conception et spécifications :
du prototypage à la production à petite échelle

VUE D’ENSEMBLE

SuperGrid Institute vous accompagne dans vos recherches et votre production en petites séries avec sa plateforme de brasage sous vide et ses services de conseils.

Pour les instituts ou laboratoires de recherche

L’étude du plasma, l’optimisation du procédé de brasage de divers métaux et céramiques sous vide et / ou une meilleure compréhension des phénomènes physiques nécessitent un équipement coûteux et un haut niveau d’expertise.

SuperGrid Institute peut vous soulager de ces aspects et vous fournir une solution compétitive pour vos besoins.

Pour l’industrie

Notre expertise combinée dans la modélisation, l’assemblage sous vide et les tests haute tension fait de nous le partenaire idéal pour augmenter le niveau de préparation technologique de votre produit ou pour la réalisation d’une production en petites séries sur mesure pour disjoncteurs sous vide, condensateurs variables, assemblages de matériaux pour l’aérospatiale, tubes à rayons X ou tubes électroniques, connecteurs et bien plus encore.

Télécharger la plaquette
For privacy reasons YouTube needs your permission to be loaded.
I Accept

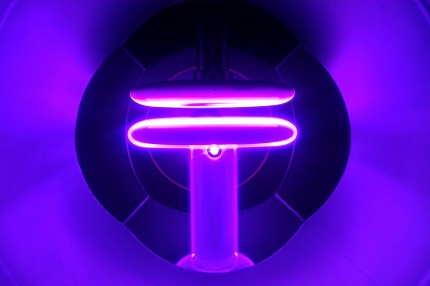

Vacuum circuit breaker

DESCRIPTION

Notre plateforme s’adapte à vos besoins spécifiques et répond aux plus hauts standards de propreté pour l’assemblage, les tests de vos produits ou pour l’étude de la physique fondamentale du plasma.

Cette plateforme a été conçue pour minimiser l’exposition de vos produits à tout polluant potentiel lors des phases de test ou de production. Notre installation d’assemblage ISO 5 de 55 m² dispose d’un four haute température sous vide intégré associé à un processus de nettoyage automatisé des composants. Le taux de contamination par les particules est donc très faible.

PRESTATIONS

  • Consolidation avec les clients des spécifications du produit
  • Conception, simulation par la méthode des éléments finis
  • Caractérisation des pièces dans leur contexte
  • Recommandations pour augmenter le TRL des produits
  • Production de petites séries de pièces métalliques / céramiques nécessitant un brasage sous vide

Cette liste n’est pas exhaustive. Veuillez nous contacter pour nous faire part de vos besoins afin que nous puissions vous offrir un service personnalisé.

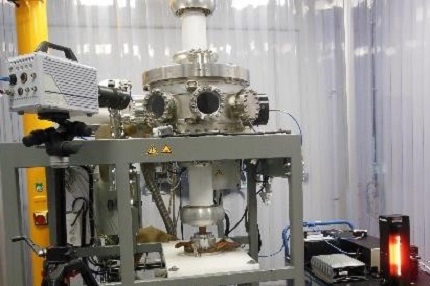

Reconfigurable vacuum test platform for testing and validating electrical and mechanical equipment under vacuum conditions.

CHAMBRE D’ESSAI SOUS VIDE
RECONFIGURABLE

Notre plateforme modulaire offre la possibilité de tester et de valider des équipements électriques et mécaniques sous vide :

  • Diagnostic de l’arc sous vide et du plasma à l’aide d’une caméra haute vitesse (FASTCAM SA5) et de la spectroscopie UV-Vis
  • Comportement du plasma froid
  • Pulvérisation magnétron

Caractéristiques :

  • De 10-1 à 10-9 mbar
  • Dimensions maximales de la chambre sous vide : 0,3 m de hauteur x 0,45 m de diamètre
  • Traversées électriques jusqu’à 63 kAeff, 75 kV

PROCESSUS DE NETTOYAGE AUTOMATISE

Nous utilisons un nettoyage chimique pour éliminer les grosses et petites particules susceptibles de contaminer les pièces individuelles. Les pièces sont nettoyées en utilisant une combinaison d’acides, de produits lessiviels et les méthodes d’ultrasons, afin de garantir que les surfaces ne soient pas contaminées et compatibles avec les exigences les plus strictes du vide.

Caractéristiques :

  • Compatible avec le cuivre, l’acier inoxydable, la céramique, etc.
  • Pièces individuelles jusqu’à 35 kg.
  • Possibilité d’adapter le processus de nettoyage aux besoins de nos clients.

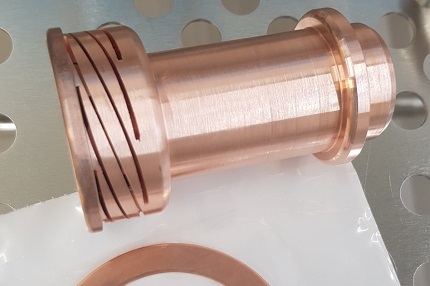

Customised small-series production for vacuum circuit breakers, variable capacitors...

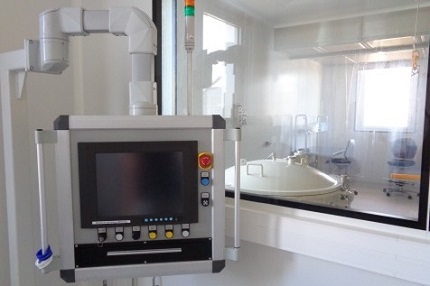

Clean room assembly of SuperGrid Institute.

ASSEMBLAGE DE PIECES PROPRES

Notre plateforme de prototypage contient tous les outils nécessaires à la réalisation de la production individuelle à petite échelle dans un environnement sans particules.

Caractéristiques :

  • Salle blanche ISO 5 de 55 m² pour l’assemblage
  • Température de brasage allant jusqu’à 1150 ° C compatible avec les alliages de brasage de haute pureté
  • Pression de service <10-6 mbar
  • Assemblages jusqu’à Φ350 mm * 1200 mm de hauteur et 250 kg
  • Détection des fuites d’hélium
  • Emballage spécial pour le stockage des pièces

VALEUR AJOUTEE & SERVICES CONSULTING

Notre procédé de réalisation par brasage sous vide permet d’obtenir des sous-ensembles mécaniquement robustes, sans cavités et étanches. C’est une exigence essentielle pour les pièces qui seront exposées à des conditions sévères, par exemple dans les industries nucléaire, médicale, aérospatiale et de la défense.
