Essais de court-circuit

Investigation et essais de type AC & DC

The high power source, powered by the electrical distribution network.

Le laboratoire d’essais de court-circuit de SuperGrid Institute offre un ensemble unique de capacités pour réaliser des essais en courant continu et en courant alternatif.

Alimenté par un générateur de court-circuit de 3 000 MVA, il combine haute tension, courant élevé (jusqu’à 80 kA) et fréquence réglable (10 Hz-60 Hz) afin de répondre à un large éventail de programmes d’essais de type et d’études.

Les plateformes d’essai sont exploitées par le CERDA, accrédité selon la norme IEC/ISO 17025 par le COFRAC et membre de l’ESEF ASEFA (France) et de la STL (au niveau international). ​

Les services d’essais de court-circuit

  • Définition des protocoles et des configurations d’essai

  • Exécution des tests

  • Rapports d’essai

  • Analyse des résultats d’essais et expertise

Domaines d’applications :

  • MVAC, MVDC, HVAC, HVDC

Les équipements testés :

  • Disjoncteurs

  • Interrupteurs-sectionneurs en charge

  • Fusibles

  • Réactances

  • Parafoudres

  • Limiteurs de courant de défaut

  • Systèmes de câbles et accessoires

View of the platform from the outside.
The “High Power Test Laboratory” (27x27x27m), where the equipment under test is placed.

Short-circuit test platform – 25m (L) x 25m (W) x 25m (H).

Short-circuit testing services

Essais HVDC sur un limiteur de courant de défaut résistif

En utilisant sa plateforme de court-circuit, SuperGrid Institute a validé sa technologie de limiteur de courant de défaut supraconducteur (RSFCL) associée à un disjoncteur mécanique en courant continu (DC) lors de tests de grande envergure à 50kV. 20kV, 30kV, 40kV… crescendo, la tension a été élevée jusqu’à 50 kV DC et avec 1.8 MJ injectés ! Le RSFCL est parvenu à limiter le courant à 5,5 kA alors que le courant prospectif était de 43 kAp. Dans la foulée, le disjoncteur DC a coupé le courant de défaut.

Sur le graphique les résultats du test : en violet, le courant prospectif, en vert, le courant limité, en bleu la coupure de courant avec le disjoncteur DC et en orange la tension en amont du limiteur.

high-power-source-supergrid-institute
control-room-short-circuit-generator-supergrid-institute

Capacités d’essais fermeture / coupure

  • DC tests – Jusqu’à 40 kA / 200 kV

  • AC synthetic test

    • 3-phase – Jusqu’à 80 kArms  |  1-phase – Jusqu’à 140 kArms

  • AC direct test – Jusqu’à 63 kArms

Autres tests sur demande.

IEC standards – High-Voltage switchgear & controlgear

  • IEC 60137: Insulated bushings for alternating voltages above 1000 V
  • IEC 62271-1: High-voltage switchgear and controlgear – Part 1: Common specifications for alternating current switchgear and controlgear
  • IEC 62271-100 Ed 2.2 & Ed.3.0: High-voltage switchgear and controlgear – Part 100: Alternating-current circuit-breakers
  • IEC 62271-101: High-voltage switchgear and controlgear – Part 101: Synthetic testing
  • IEC 62271-102: High-voltage switchgear and controlgear – Part 102: Alternating current disconnectors and earthing switches
  • IEC 62271-110: High-voltage switchgear and controlgear – Part 110: Inductive load switching
  • IEC 62271-203: High-voltage switchgear and controlgear – Part 203: AC gas-insulated metal-enclosed switchgear for rated voltages above 52 kV
  • IEC 62271-205: High-voltage switchgear and controlgear – Part 205: Compact switchgear assemblies for rated voltages above 52 kV
  • IEC 62271-313 : High-voltage switchgear and controlgear – Part 313: Direct current circuit-breakers
  • IEC/IEEE 62271-37-013: High-voltage switchgear and controlgear – Part 37-013: Alternating current generator circuit-breakers

IEEE standards – High-Voltage switchgear

  • IEEE C37.100: IEEE Standard of Common Requirements for High Voltage Power Switchgear Rated Above 1000 V
  • IEEE C37.100.1: IEEE Standard of Common Requirements for High Voltage Power Switchgear Rated Above 1000 V
  • IEEE C37.04: IEEE Standard for Ratings and Requirements for AC High-Voltage Circuit Breakers with Rated Maximum Voltage Above 1000 V
  • IEEE C37.06: IEEE Standard for AC High-Voltage Circuit Breakers Rated on a Symmetrical Current Basis–Preferred Ratings and Related Required Capabilities for Voltages Above 1000 V
  • IEEE C37.09: IEEE Standard Test Procedures for AC High-Voltage Circuit Breakers with Rated Maximum Voltage Above 1000 V
  • IEEE C37.122: IEEE Standard for High-Voltage Gas-Insulated Substations Rated Above 52 kV

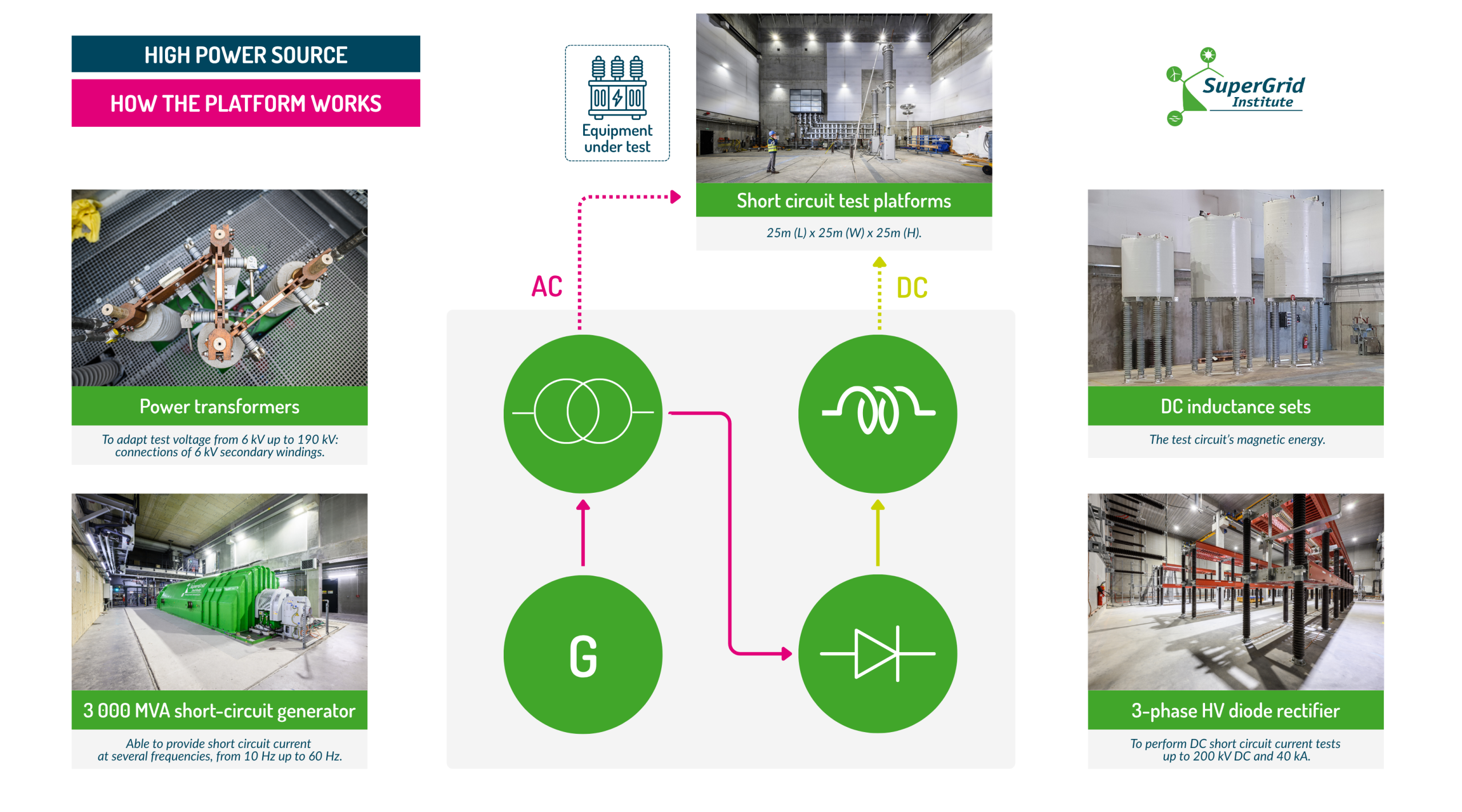

How the High power source generator of SuperGrid Institute works
The supercapacitor bank is used to maintain current stability during high-current short-circuit tests.

Un banc de supercondensateurs

Le système d’excitation de notre source de puissance élevée : le parc de supercondensateurs sert à maintenir la stabilité du courant lors des essais de court-circuit à courant élevé.

Composé de plusieurs centaines de modules testés sur réseau et stockant au total 170 MJ d’énergie, cet ensemble constitue actuellement le plus grand parc de supercondensateurs d’Europe.

high-power-source-supergrid-institute
